계측데이타의 정확도 및 투명성
계측의 자동화 및 연속계측 가능
중앙 데이터베이스에 계측된 데이터 실시간 저장기능
측정된 데이터가 한계치 초과 또는 미달시 경보 발생
인터넷 통신망을 이용 데이터 로가의 원격제어가능
외부 서지 및 낙뢰방지장치 채택
실시간 저장된 측정값을 인터넷을 통하여 실시간 분석 및 전문가의 기술자문 가능

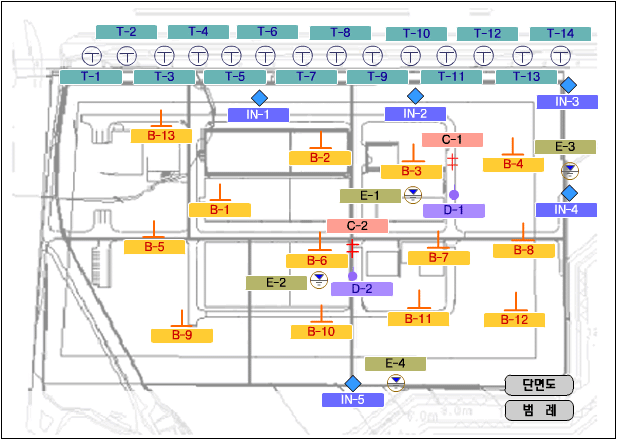

자동계측시스템은 건물, 댐, 터널, 간척, 항만 및 공항 등과 같은 구조물 축조를 위한 토목 공사시 여러 센서를 Mutiplex Module에 접속하고, 운용 소프트웨어에서 계측기기에 대한 정보와 계측환경 등을 입력한 후, 수시 또는 설정된 시간 간격으로 계측 할 수 있다.
자동화 계측은 Sensor, Data Logger, Multiplex Module-Bus Cable (RS 232/485), 컴퓨터로 구성된다. 이외에 Multiplex Module에 전원을 공급하기 위한 Power Supply가 있으며 계측에 관한 전반적인 처리는 ELSYS가 담당한다.
컴퓨터에서 계측에 관한 정보를 입력한 후 Data Logger로 전송하면 Data Logger에 입력된 정보에 따라 계측 명령을 Multiplex Module에 전송하면, Multiplex Module는 그에 따라 계측을 수행하여 센서의 계측데이터를 Data Logger로 전송되고, 이는 다시 현장컴퓨터로 전송된다.
현장 컴퓨터에 저장된 데이터는 설정된 일정한 시간간격으로 중앙 데이터 베이스에 전송되며, 이는 웹서버에 접속되어 실시간으로 웹페이지를 통하여 규정된 그래프 양식으로 보여진다.
Data Logger는 계측데이터를 메모리에 저장하고, ELSYS에서 입력된 한계값를 초과하면 벨이나 무선호출을 할 수 있다.
Data Logger를 원격에서 조절함으로써, 현장에서 무인으로 모든 계측이 이루어 질 수 있다.
위와 같은 방법 외에 전화선이나 무선통신시스템을 이용하여 원격제어 하는 방법도 가능하다.
