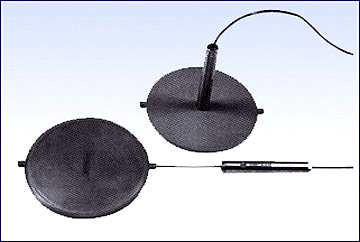

| 토압의 변화를 측정하여 이들 부재의 안정상태를 파악 및 분석 자료에 이용하며, 토류벽 배면에 설치한다. |
|
| ▒ 사용목적 |
| Retaining Wall, Diaphragm Wall, 지하연속벽의 배면토압 혹은 성토층의 하중증가로 인한 주변지반의 토압 증감 및 변형을 측정하여 구조물 안전성 판단 자료로 활용. |
|
| ▒ 적용 및 활용 |
| 1) |
지하연속벽의 지반과 벽면 사이의 토압측정 |
| 2) |
성토시 기토지반의 상재하중 증가로 인한 토압측정 |
| 3) |
댐 구조물 및 매립층의 각 방향에 토압측정 |
| 4) |
터널 Shocrete Lining의 응력측정 |
|
| ▒ 설치 및 측정방법 |
1) Jack-out Pressure cell(V.W Type)
| ① |
Pressure Cell에 Jack을 연결한다. |
| ② |
조립된 철근망에 측정할 위치를 산정하여 Jack이 연결된 Pressure cell을 거치. |
| ③ |
측정 위치에 맞추어 Pretective Tube 설치하고 내면에 Electric Cable 및 Hydraulic Tube를 삽입한다. |
| ④ |
Electric Cable 및 Hydraulic Tube를 Pressure cell과 연결하고 Test를 한다. |
| ⑤ |
철근망을 지하연속벽내에 거치시키고 Hydraulic Pump를 이용하여 Pressure cell의 벽체에 부착되도록 압력을 가한다. |
| ⑥ |
Concrete를 타설하고 초기치 측정 |
|
2) Earth Pressure cell(Hydraulic Type)
| ① |
Total Pressure Cell에 Hydraulic Tube를 연결한다. |
| ② |
토압계를 24시간 물에 담가 놓은 뒤 영점값을 읽고 Readout Sheet에 기록한다. |
| ③ |
설치하고자 하는 지반을 300 X 500 X 800정도로 굴착후 바닥면을 고루 다진다. |
| ④ |
Cell의 하부보호를 위하여 굴토한 토량을 체가름하여 설치지점의 지면에서 20cm정도 성토후 물수평기로 지면의 수평을 확인한다. |
| ⑤ |
Cell을 설치지점에 위치시킨 후 15%의 구배를 주며 Tube를 측정위치로 뽑아낸다. |
| ⑥ |
Cell의 상부를 고운 흙으로 약 15cm가량 성토하며 Cell을 보호한 후 성토를 한다. 성토시 Cell의 위치에서 성토고 1M까지는 중장비를 이용하지 않고 소형다짐기를 이용하여 Cell의 주변부터 시작하여 점차 Cell의 중심부위로 이동하여 다짐한다. |
|
|
|
|
|
